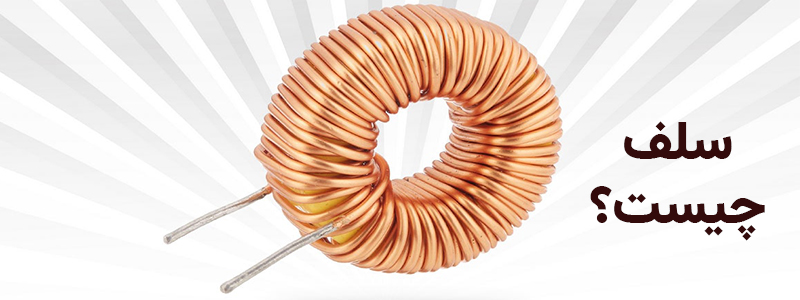

سلف چیست؟
سلف (Inductor) یا القاگر یکی از قطعات پرکاربرد در الکترونیک است که انرژی الکتریکی را به صورت میدان مغناطیسی ذخیره می‌کند.
در این مقاله، به زبان ساده بررسی می‌کنیم سلف چیست، چه کاربردهایی دارد، چگونه کار می‌کند، و چگونه آن را در مدارها استفاده می‌کنیم.
آنچه در این مطلب خواهید خواند:
سلف چگونه کار می‌کند؟
سلف از سیم‌پیچ (معمولاً از جنس مس) تشکیل شده است که به دور یک هسته پیچیده می‌شود. زمانی که جریان الکتریکی از سلف عبور می‌کند، یک میدان مغناطیسی ایجاد می‌کند. اگر جریان تغییر کند، این میدان تغییر کرده و در نتیجه ولتاژی مخالف تغییر جریان ایجاد می‌شود. این ویژگی باعث می‌شود سلف در برابر تغییرات سریع جریان مقاومت کند.
به‌همین دلیل، سلف‌ها معمولاً برای فیلتر کردن فرکانس‌های بالا و تثبیت جریان استفاده می‌شوند.
انواع سلف
- سلف با هسته هوا (Air Core)
بدون هسته مغناطیسی؛ مناسب برای فرکانس‌های بالا. - سلف با هسته فریت (Ferrite Core)
دارای عملکرد بهتر در فیلتر کردن نویز و کاربردهای صوتی و فرکانسی. - سلف با هسته آهنی (Iron Core)
برای جریان‌های بالا و کاربردهای قدرتی.
کاربردهای سلف در علم الکترونیک
سلف‌ها در بسیاری از مدارها کاربرد دارند. از جمله:
- فیلترهای الکترونیکی (برای حذف فرکانس‌های ناخواسته)
- منابع تغذیه سوئیچینگ
- مدارات رادیویی
- مدارات محافظ در برابر نوسانات ولتاژ
- کوئل در موتورهای القایی و خودروها
تفاوت سلف و خازن چیست؟
سلف انرژی را به صورت میدان مغناطیسی ذخیره کرده و در برابر تغییرات ناگهانی جریان مقاومت می‌کند، به طوری که ولتاژ آن متناسب با نرخ تغییر جریان است. خازن انرژی را به صورت میدان الکتریکی ذخیره می‌کند و در برابر تغییرات ناگهانی ولتاژ مقاومت می‌نماید، به گونه‌ای که جریان عبوری از آن متناسب با نرخ تغییر ولتاژ است.
به طور خلاصه، سلف به تغییرات جریان واکنش نشان می‌دهد و خازن به تغییرات ولتاژ.
| ویژگی | سلف (Inductor) | خازن (Capacitor) |
|---|---|---|
| نحوه ذخیره انرژی | میدان مغناطیسی | میدان الکتریکی |
| پاسخ به جریان | مقاومت در برابر تغییر سریع جریان | جریان متناسب با نرخ تغییر ولتاژ (dv/dt) |
| پاسخ به ولتاژ | ولتاژ متناسب با نرخ تغییر جریان (di/dt) | مقاومت در برابر تغییر سریع ولتاژ |
| واحد اندازه‌گیری | هانری (H) | فاراد (F) |
| کاربردها | فیلتر کردن نویز، منابع تغذیه، مدارهای رزونانس | صاف‌کردن ولتاژ، فیلتر، ذخیره انرژی کوتاه‌مدت |
واحد اندازگیری سلف چیست؟
واحد اندازه‌گیری سلف، “هانری” (Henry) با نماد H است.
آیا ترانسفورماتور یک سلف است؟
بله، هر کدام از سیم‌پیچ‌های ترانسفورماتور یک سلف هستند، ولی ترانسفورماتور به‌عنوان یک سیستم، عملکردی فراتر از یک سلف ساده دارد.
