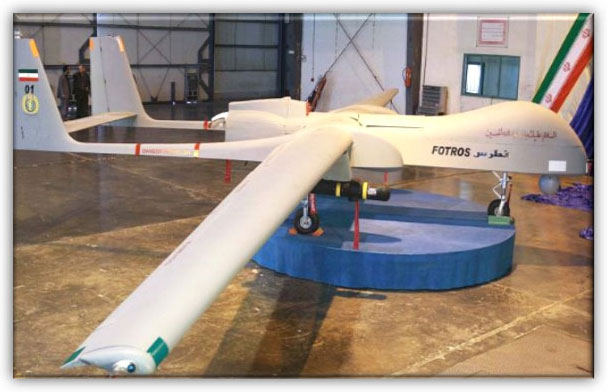

پهپاد فطرس، بزرگترین و مدرن‌ترین پهپاد نظامی ایران

پهپاد فطرس بزرگترین پرنده بدون سرنشین ایران است که در سال 1397 از آن رونمایی شد.

اواخر آبان سال 1397 ، در ادامه معرفی چندین پهپاد دارای قابلیت رزمی، فطرس که از آن با عنوان راهبردی‎ترین پهپاد جمهوری اسلامی ایران یاد می‎شود توسط وزیر دفاع و پشتیبانی نیروهای مسلح رونمایی شد.

پس از پهپاد سریر، حماسه و شاهد-129، فطرس چهارمین پهپاد با قابلیت رزمی و دومین پهپاد ارتفاع پروازی متوسط و برد بلند (MALE) معرفی شده توسط کشور است.

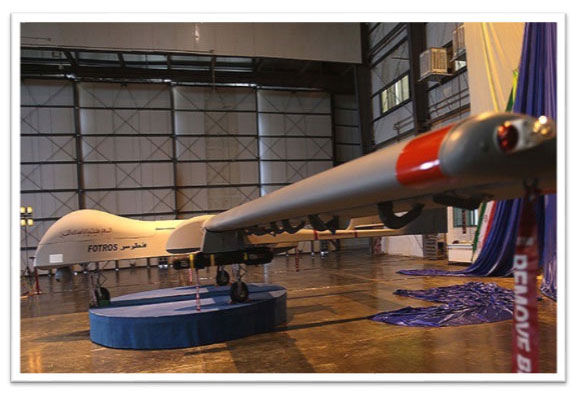

دم دوگانه، موتور و سطوح متحرک بال فطرس در این تصویر دیده می‎شود.

اخبار پهپاد ها را از طریق وبسایت آسمان ایکس دنبال کنید.

معرفی پهپاد فطرس





این پهپاد راهبردی با شعاع عملیاتی تا 2000 کیلومتر، سقف پرواز 25000 پا و قابلیت 16 تا 30 ساعت پرواز مداوم، قادر است علاوه بر مأموریت‎های شناسایی و مراقبت، با مسلح شدن به موشک‎های هوا به سطح و انواع راکت‎ها، مأموریت‎های رزمی را نیز انجام دهد.

پهپاد فطرس دارای تمام ویژگی‎های نوعی و ظاهری یک پهپاد مداومت پروازی بالا و سرعت متوسط در مقیاس با پهپادهای کلاس خود است که عمدتاً شامل دهانه بال زیاد (در حدود 14 تا 16 متر) با عرض (وتر) بال کم که تضمین کننده ضریب منظری بالا خواهد بود، کمترین میزان زاویه عقب‎ برگشتگی بال، بال با نسبت ضخامت بالا که در کنار ابعاد قابل توجه آن، فضای کافی برای سوخت مورد نیاز را فراهم می‎کند و تعدد سطوح کنترلی برای افزایش قابلیت اطمینان است.

شکل دماغه فطرس شباهت بالایی با بخش متناظر در پهپاد حماسه دارد و تنها همین دو پهپاد ایرانی از چنین ظاهری برخوردار هستند.
همچنین از نظر پیچیدگی سطوح بدنه و بال، فطرس را می‎توان یکی از دو نمونه برتر کشور به شمار آورد.
در واقع سطوح منحنی جلوی بدنه و نواحی اتصال بال به بدنه، مثلاً در مقایسه با پهپاد شاهد 129 گویای تلاش برای ورود به رده جدیدی از توانمندی‎های ساخت است.

با توجه به اینکه این پهپاد به همراه شاهد 129 بزرگ‎ترین نمونه ‎های ساخته شده توسط کشورمان محسوب می‎شوند، برای رسیدن به کارایی پروازی بالا و عملکرد بهینه بال از سطوح متحرک متعدد (برآ افزا) در لبه فرار بال (لبه عقبی بال) استفاده شده که در شرایط مختلف پروازی با تغییر زاویه آنها عملکرد پهپاد در برخاستن، فرود و پرواز کروز بهبود می‎یابد.
در حالی که از قراردادن سطوح متحرک افزاینده “برآ” در لبه حمله بال برای پرهیز هر چه بیشتر از افزایش وزن صرف نظر شده است.

موتور این پهپاد ساخت داخل بوده و ملخ آن از نوع دارای گام متغیر و کامپوزیتی است.

ساخت داخل بودن موتور این پهپاد به معنی رفع یکی از گلوگاه‎های مهم برای تولید و عملیاتی نگه‎داشتن این پهپاد به تعداد لازم است.
به علاوه موتور مورد نیاز برای استفاده در یک پهپاد برد بلند و مداومت پروازی بالا که حامل حسگرهای ارزشمندی است ، باید ضمن کارایی مطلوب از نظر نسبت رانش تولیدی به وزن و مصرف ویژه سوخت از قابلیت اطمینان بالایی هم برخوردار باشد که به نظر می‎رسد در پهپاد فطرس این نیاز مهم حاصل شده است.

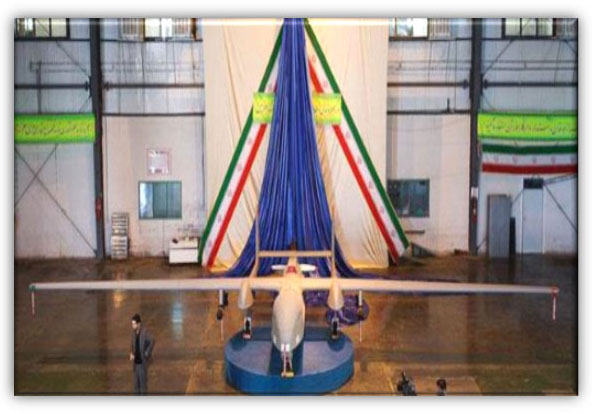

پهپاد فطرس

عملکرد پهپاد فطرس



بیشتر بخوانید :پهپادها به خارج از کره زمین سفر می کنند! (پروژه Mars Electric Reusable Flyer )

برای هر پهپاد دوربرد و مداومت پروازی بالا رسیدن به میزان بسیار بالایی از قابلیت اطمینان لازم است خصوصاً اگر این پهپاد حامل حسگرهای ارزشمندی باشد و مأموریت‎های مهمی بر عهده داشته باشد؛ بنا براین اجرای آزمایش‎های کامل و سخت‎گیرانه بر روی فطرس نویدبخش رسیدن به این عامل مهم است.

در فطرس نیز مانند شاهد129 تمام محموله رزمی در دو جایگاه زیر بال‎ها حمل می¬شود هر چند که افزایش تعداد آنها نیز دور از دسترس نیست.

البته با توجه به ابعاد موشک مشاهده شده زیر بال فطرس امکان حمل تعداد بیشتری از آن در همین جایگاه حمل سلاح نیز وجود دارد.

سلاح‎های دیگر مانند بمب‎های هدایت شونده، موشک‎های سبک ضد کشتی و راکت‎های هوا به سطح نیز از دیگر سلاح‎هایی است که حمل آنها توسط فطرس قابل تصور است.

همچنین موشک‎های هوا به هوا دستکم در رده موشک‎های دوش‎پرتاب نیز در صورت افزوده شدن به تسلیحات فطرس آن را به عنوان یک ابزار مهم در کمک به پدافند هوایی کشور توانمند می‎سازد.

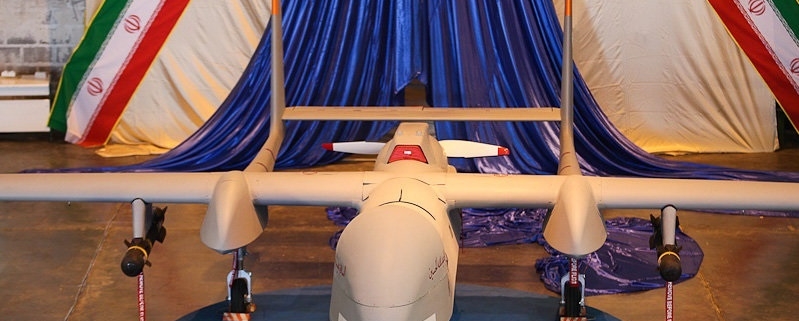

دماغه برجسته پهپاد فطرس که در پهپادهای هم‎رده برای حمل یک سامانه خاص به کار می‎رود و همانطور که مدیر پروژه طراحی و ساخت پهپاد راهبردی فطرس در مصاحبه خود ابراز داشته “این پهپاد دارای آنتن ارتباط با ماهواره است” می‎توان اطمینان حاصل کرد در زیر برجستگی دماغه این پهپاد یک آنتن ارتباط ماهواره‎ای قرار گرفته است.

پهپاد فطرس - آسمان ایکس

این نوع آنتن‎ ها که نمای گرافیکی آن را در تصویر مشاهده می‎نمایید بر یک سکوی دو درجه آزادی مستقر شده‎اند که امکان چرخش آنتن را در صفحه افقی و عمودی ایجاد می‎نماید.
این سکوها دارای پایدارساز نیز هستند تا ارتعاشات ناشی از پرواز و یا چرخش‎های خود پهپاد در جریان پرواز را خنثی نماید.
با توجه به قابلیت مشابه در پهپادهای هم‎رده خارجی احتمالاً این پهپاد از باند Ku برای ارتباط با ماهواره استفاده می‎کند تا بتواند داده‎های با حجم بالای خود را از مسافت‎های دور ارسال نماید و ماهواره‎های بعدی کشور مانند ناهید که دارای گیرنده و فرستنده‎های همین باند است، قاعدتاً توانایی برقراری ارتباط با فطرس را دارند.

فضای به وجود آمده در اثر برآمدگی دماغه می‎تواند در صورت نیاز عملیاتی به داشتن یک سکوی هوایی هشدار راداری، محل قرارگیری رادار هوایی هم باشد.

امروزه رادارهایی که در فضای دماغه فطرس قابل نصب باشند به بردهای بیش از 100 کیلومتر نیز می‎رسند.
همچنین رادارهای نظارت سطحی که نمونه‎ای از آن در پهپاد حماسه دیده شد و در چندین پهپاد خارجی نیز مشاهده شده است در فضای زیر بدنه فطرس نیز می‎تواند مورد استفاده قرار گیرد در صورتی که محل نصب آن اشکالی برای یکی از ورودی هوای موتور که در زیر بدنه است ایجاد نکند.

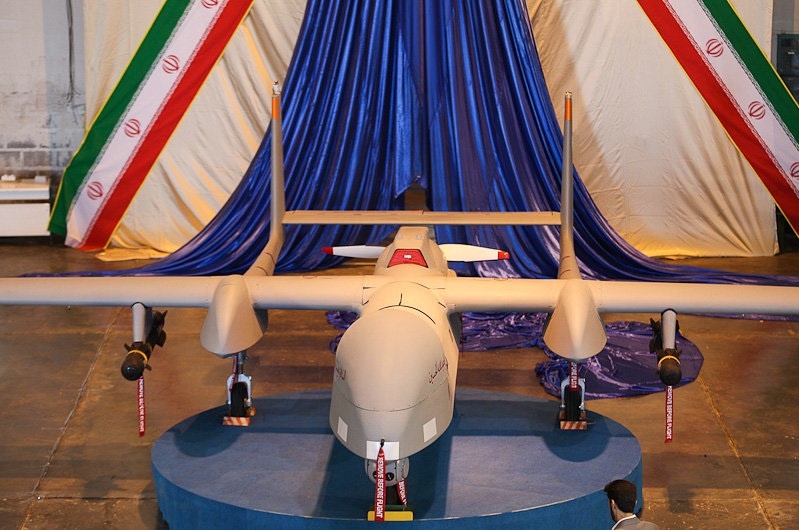

حسگر الکترواپتیکی زیر دماغه پهپاد فطرس

توانمندی‎ های عملیاتی پهپاد فطرس

مأموریت ‎های قابل اجرا توسط فطرس شامل:
موارد نظامی و غیرنظامی از جمله مراقبت از مرزهای دریایی و زمینی و کنترل نوار مرزی به منظور مبارزه با قاچاق، دیده‎بانی از خطوط لوله‎های نفتی، رله ارتباطی و مخابراتی، کنترل رفت و آمد جاده‎ها، مطالعات هواشناسی، دیده‎بانی مناطق حادثه دیده در زلزل و آتش‎سوزی و سیل، محیط‎بانی برای حفاظت از محیط زیست، عکسبرداری جهت تهیه نقشه‎های جغرافیایی، ارسال فیلم و عکس‎های دقیق از مواضع دشمن، هدف‎یابی و ارسال مختصات هدف، گردآوردی داده‎های سیگنالی و جنگ الکترونیک در مدت پروار بیش از یک روزه این پهپاد است.

پهپاد فطرس دارای هدایت اتوماتیک و هدایت توسط خلبان زمینی بوده و سرعت آن 140 تا 250 کیلومتر است. بنابراین، برد عبوری پهپاد فطرس را می‎توان بیش از 4000 کیلومتر محاسبه کرد.

از جمله مأموریت‎های قابل واگذاری به فطرس به عنوان یک پهپاد با مداومت پروازی بالا ، نظارت الکترونیکی و جاسوسی مخابراتی و سیگنالی است کاری که امروز نمونه‎ای از هواپیمای سی-130هرکولس با نام خفاش و نمونه‎ای از بوئینگ-707 با نام صدف برای نهاجا انجام می‎دهند و با توجه به تهدیدات پیرامونی نیاز به گسترش چنین ناوگانی کاملاً محسوس است.



این هواپیماها با قابلیت‎های ویژه خود از دوران جنگ تحمیلی تا کنون، خدمات کلیدی در اجرای موفق مهمترین عملیات‎های هوایی کشور داشته‎اند.

همچنین در مأموریت‎های گشت دریایی با سامانه‎های الکترواپتیکی و حسگرهای دیگر خصوصاً حسگرهای غیرفعال مانند سامانه ردیابی تغییرات میدان الکترومغناطیسی زمین برای ردیابی زیردریایی‎ها این پهپاد بسیار مفید خواهد بود.

در واقع فطرس می‎تواند بیش از یک روز در مسافت صدها کیلومتر دورتر از مرزهای آبی ایران برای زیرنظر داشتن تردد شناورهای سطحی و زیرسطحی (نقشی که امروز بر عهده تعداد اندکی هواپیمای P-3F اوریون و ایران-140 دریایی است) و نیز ارسال هشدار زود¬هنگام نسبت به آرایش ناوگان دشمن ایفای نقش کرده و در صورت لزوم دستکم از نظر اطلاعاتی به کمک ناوگروه‎های نیروی دریایی ارتش در شرق و غرب اقیانوس هند بشتابد.

پهپاد فُطرس نیز توانایی فیلمبرداری و عکسبرداری هوایی و ارسال تصاویر به صورت زنده (بیدرنگ یا Real Time) و امکان ضبط تصاویر در ایستگاه کنترل زمینی، توانایی برنامه‎ریزی رفت و برگشت، اجرای مأموریت به صورت رایانه‎ای با اتکا به خلبان خودکار و سامانه‎های ناوبری داخلی مانند GPS/INS و ارسال دائم اطلاعات پروازی را داراست.



معرفی و تحلیل پهپاد RQ-4 Global Hawk


مشخصات كلي پهپاد فطرس

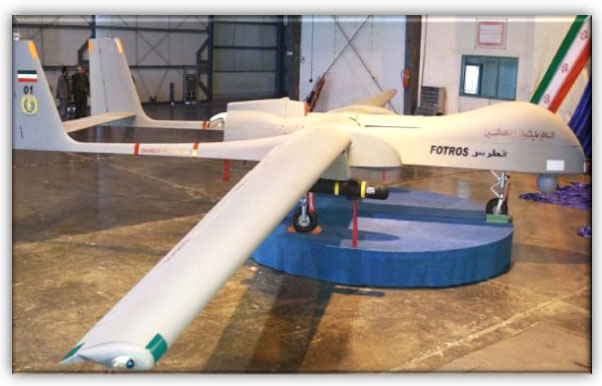

پهپاد فطرس - آسمان ایکس
