PWM چیست

آشنایی با سیگنال PWM و روش های تولید آن

در این مقاله قصد داریم شما را با سیگنال PWM(مدولاسیون پهنای پالس) ، کاربرد آن و روش های تولید آن آشنا سازیم ، پس تا انتهای مقاله همراه ما باشید.


سیگنال PWM چیست؟

سیگنال PWM یا مدولاسیون پهنای پالس Pulse Width Modulation(مدولاسیون PWM) عبارتست از : تغییرات پهنای پالس مربعی به کل سیگنال در یک دوره کنترل کننده های دور موتور یا ESC .


مدولاسیون پهنای پالس چگونه کار می کند؟

سیگنال PWM تنها با مقایسه دو سیگنال آنالوگ دیگر تولید می شود. شکل زیر گویای همین مطلب است.

مدولاسیون پهنای پالس

سیگنال PWM چگونه کار می کند؟


کاربرد مدولاسیون پهنای پالس

مدولاسیون پهنای پالس یا PWM کاربردهای زیادی دارند که از آن جمله می توان به موارد ذیل اشاره کرد:

1) کنترل میزان توان انتقالی به یک بار
2) کنترل تعداد ضربات سوئیچ در مدارات کلید زنی
3) کنترل منابع تغذیه سوئیچینگ
4) کنترل توان در آمپلی فایرها
5) کنترل سطح ولتاژ در پردازنده ها
6) کنترل سطح روشنایی و تغییر رنگ در مانیتورهای مبتنی بر LED
7)کنترل دور موتورهای الکتریکی
8) انتقال دیتا
و ده ها کاربرد دیگر…

مقالات آموزشی الکترونیک و رباتیک را در وبسايت آسمان ایکس بخوانید.


روش های تولید مدولاسیون پهنای پالس

مدولاسیون PWM(مدولاسیون پهنای پالس) را بر حسب کاربردهایی که دارند، می توان به چند روش تولید کرد. تلاش شده است تا در چند مدار کاربردی، به معرفی آنها بپردازیم.

هدف ما موفقیت روز افزون برای شماست.


مدار تولید سیگنال مدولاسیون پهنای پالس به کمک آی سی محبوب 555

مدولاسیون pwm

مدار تولید سیگنال مدولاسیون پهنای پالس به کمک آی سی محبوب 555


مدار تولید سیگنال PWM به کمک‌ شمارنده های دیجیتال

مدار pwm

مدار تولید مدولاسیون PWM به کمک‌ شمارنده های دیجیتال

مدولاسیون پهنای پالس


مدار تولید مدولاسیون پهنای پالس به کمک میکرو کنترلر

تولید مدولاسیون پهنای پالس

مدولاسیون pwm


کد برنامه مدار تولید مدولاسیون PWM به کمک میکرو کنترلر Tiny13 :

Design By AsemanX ‘*********************************************************

$regfile = “attiny13.dat” $crystal = 9600000

$hwstack = 16 $swstack = 16 $framesize = 16

Config Portb = Output Config Timer0 = Pwm , Prescale = 1 , Compare A Pwm = Clear Up

Do Pwm0a = Pwm0a + 10 Waitms 10 Loop

End

‘*********************************************************


روش دیگر برای تولید مدولاسیون پهنای پالس

یکی دیگر از این روش ها برای تولید مدولاسیون پهنای پالس یا pwm استفاده از تراشه های مخصوص می باشد.این مدارات مجتمع بیشتر در منابع تغذیه سوئیچینگ به کار گرفته می شوند.
در ادامه به معرفی چند نمونه از این تراشه ها می پردازیم.


تراشه ICL8038

این تراشه که از نوع DIP و 14 پایه با گستره فرکانسی در گستره فرکانسی 0.001 تا 300 کیلوهرتز نوع نظامی است که یک نوع تولید کننده موج از نوع سینوسی و مربعی ومثلثی و دندان اره ای با نرخ تکرار تعیین شده میباشد که دقت و پایداری بسیار بالایی دارد.

ای سی pwm چیست

تراشه ICL8038

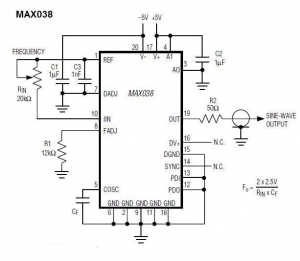

تراشه MAX038

این تراشه که از نوع DIP با گستره فرکانسی گستره فرکانسی 0.1هرتز تا 20 مگاهرتز است ، یک نوع تولید کننده موج از نوع سینوسی و مربعی ومثلثی و دندان اره ای است.

مدولاسیون پهنای پالس

تراشه MAX038

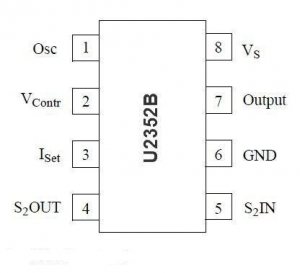

تراشه U2352B

تولید سیگنال PWM با تراشه U2352B

تراشه U2352B

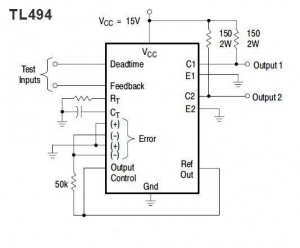

تراشه TL494

این تراشه کنترل کننده مدولاسیون عرض پالس برای منابع تغذیه سوییچینگ می باشد که فرکانس ثابتی دارد.

سیگنال pwm

تراشه TL494


مطالب مرتبط : Duty Cycle در سیگنال PWM
