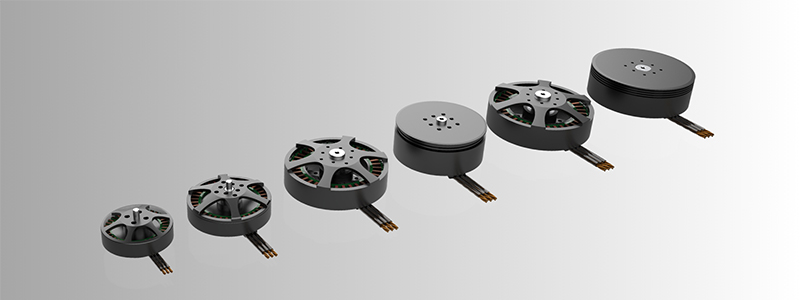

آشنایی با موتور کوادکوپتر نحوه عملکرد آن

موتور کوادکوپتر یکی از اصلی‌ترین اجزای سازنده این نوع ربات‌های پرنده به شمار می‌آید که وظیفه تولید نیروی لازم برای پرواز و حرکت را بر عهده دارد. این موتورها با چرخش پروانه‌ها نیروی رانشی ایجاد کرده و موجب پرواز دستگاه در جهات مختلف می‌شوند.

انواع موتور کوادکوپتر چیست؟

موتور براش (Brushed)

موتورهای براش از نوع موتورهای ساده و ابتدایی هستند که معمولاً در کوادکوپترهای کوچک و ارزان‌قیمت مورد استفاده قرار می‌گیرند. این موتورها دارای ذغال (براش) برای انتقال جریان هستند و به همین دلیل دارای استهلاک بیشتری می‌باشند.

موتور براشلس (Brushless)

موتورهای براشلس فاقد ذغال بوده و از نظر عملکرد، قدرت، بازدهی و دوام، بسیار بهتر از مدل‌های براش می‌باشند. به همین دلیل در کوادکوپترهای حرفه‌ای و صنعتی از این نوع موتورها استفاده می‌شود.

موتور کوادکوپتر چگونه کار می‌کند؟

موتورهای کوادکوپتر با استفاده از جریان الکتریکی، انرژی الکتریکی را به انرژی مکانیکی تبدیل کرده و موجب چرخش ملخ‌های کوادکوپتر می‌شوند. در نتیجه نیرویی عمود بر سطح ایجاد شده و پرنده به هوا بلند می‌شود.

1. تولید نیروی چرخشی (Torque) توسط موتور:
   موتور کوادکوپتر انرژی الکتریکی را از باتری دریافت کرده و آن را به انرژی مکانیکی تبدیل می‌کند. این انرژی مکانیکی به شکل گشتاور (Torque) در شافت خروجی موتور ظاهر می‌شود. با اتصال پروانه (Propeller) به موتور، این گشتاور موجب چرخش پروانه‌ها می‌شود.
2. ایجاد نیروی بالابر (Thrust):
   پروانه‌ها با سرعت بالا در هوا می‌چرخند و با فشرده‌سازی هوای زیر خود، نیرویی به سمت پایین وارد می‌کنند. طبق قانون سوم نیوتن، واکنش این نیرو به صورت نیرویی به سمت بالا عمل می‌کند که به آن “نیروی بالابر” گفته می‌شود. این همان نیرویی است که باعث بلند شدن کوادکوپتر از زمین می‌شود.
3. تنظیم سرعت موتورها توسط ESC:
   موتورهای براشلس که امروزه در بیشتر کوادکوپترها مورد استفاده قرار می‌گیرند، نیازمند اسپید کنترل (ESC) هستند. ESC داده‌های دریافتی از فلایت کنترلر (Flight Controller) را پردازش کرده و جریان الکتریکی لازم برای هر موتور را به‌طور مجزا تنظیم می‌کند. بدین ترتیب، سرعت هر موتور به دقت تحت کنترل قرار می‌گیرد.
4. حفظ تعادل و جهت با استفاده از چرخش متقابل:
   در یک کوادکوپتر چهار موتوره، دو موتور در جهت عقربه‌های ساعت و دو موتور در خلاف آن می‌چرخند. این چرخش متقابل باعث خنثی شدن گشتاور اضافی شده و از چرخیدن ناخواسته کوادکوپتر حول محور عمودی جلوگیری می‌کند.

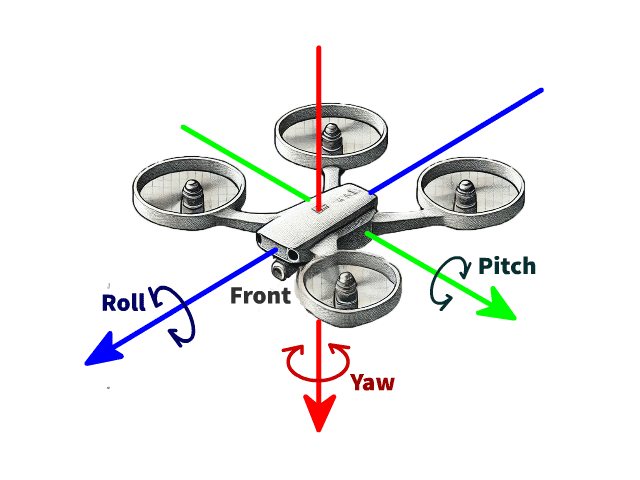

5. کنترل حرکت در سه محور اصلی:
   با افزایش یا کاهش سرعت در موتورها به‌صورت ترکیبی، کوادکوپتر می‌تواند در سه محور اصلی حرکت کند:
   – Pitch (حرکت به جلو و عقب): با افزایش سرعت موتورها در یک سمت و کاهش در سمت دیگر.
   – Roll (حرکت به چپ و راست): از طریق تفاوت در سرعت موتورها در دو طرف عرضی.
   – Yaw (چرخش حول محور عمودی): با تغییر سرعت بین موتورها در جهت‌های مخالف چرخش.
6. پاسخ‌دهی لحظه‌ای به فرامین پرواز:
   کنترلر پرواز با دریافت ورودی‌های خلبان (از طریق ریموت کنترل یا برنامه پروازی)، به ESCها فرمان‌هایی ارسال می‌کند تا سرعت موتورها را در کسری از ثانیه تنظیم کنند. این فرآیند باید بسیار سریع و دقیق باشد تا پرنده تعادل خود را حفظ کرده و به‌درستی مانور دهد.
7. پرواز:
   در نهایت، موتور کوادکوپتر با همکاری دقیق و هماهنگ با کنترلر پرواز، ESC و باتری، وظیفه تولید نیروی رانش، حفظ تعادل و اجرای مانورهای پروازی را بر عهده دارد. عملکرد صحیح این سیستم منجر به پروازی پایدار، ایمن و قابل کنترل خواهد شد.

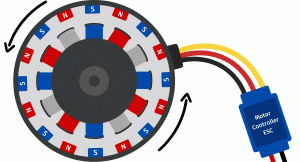

نقش ESC در عملکرد موتور چیست؟

معرفی ESC

ESC یا Electronic Speed Controller نوعی مدار الکترونیکی است که وظیفه کنترل سرعت چرخش موتورهای براشلس را بر عهده دارد.

نحوه کنترل سرعت موتورها

ESC فرمان‌های دریافت‌شده از کنترلر پرواز را پردازش کرده و ولتاژ مناسب را برای هر موتور تنظیم می‌کند. بدین ترتیب سرعت هر موتور به‌صورت دقیق و لحظه‌ای کنترل می‌شود.

عوامل مؤثر در انتخاب موتور کوادکوپتر

مفهوم KV و اهمیت آن

KV عددی است که نشان می‌دهد موتور در هر ولت چند دور در دقیقه (RPM) می‌زند. به‌عنوان مثال، موتوری با مقدار KV برابر 2300، در صورت اعمال یک ولت جریان، 2300 دور در دقیقه خواهد چرخید.

بیشتر بخوانید: آشنایی با چند مفهوم اولیه محاسبات رباتیک

ولتاژ کاری و جریان مصرفی

موتور انتخاب‌شده باید با ولتاژ کاری باتری هماهنگی داشته باشد. همچنین میزان جریان مصرفی آن باید در محدوده توان خروجی ESC باشد تا از آسیب دیدن قطعات جلوگیری شود.

اندازه و وزن موتور

تناسب میان وزن موتور و ظرفیت حمل پرنده از اهمیت بالایی برخوردار است. استفاده از موتورهای سنگین‌تر موجب افزایش مصرف باتری و کاهش زمان پرواز می‌شود.

ارتباط میان موتور و باتری

موتورها از باتری انرژی لازم برای کارکرد خود را دریافت می‌کنند. به همین دلیل، انتخاب باتری با ظرفیت مناسب و سازگار با نیاز موتورهای دستگاه، یکی از عوامل کلیدی در عملکرد پایدار کوادکوپتر است.

وظایف اصلی موتور در کوادکوپتر

ایجاد نیروی رانش و بالابر

موتورها از طریق چرخش پروانه‌ها نیروی رانش تولید کرده و موجب بالارفتن دستگاه می‌شوند. این نیرو در جهت مخالف جاذبه عمل کرده و امکان پرواز را فراهم می‌کند.

کنترل حرکت و تعادل پرنده

با افزایش یا کاهش سرعت موتورهای خاص، می‌توان جهت‌گیری، چرخش و حرکت دستگاه را در محورهای مختلف (Pitch، Roll، Yaw) کنترل نمود.

مشکلات رایج در عملکرد موتور کوادکوپتر

داغ شدن بیش از حد موتور

یکی از مشکلات رایج در موتورها، افزایش دمای بیش از حد می‌باشد که می‌تواند ناشی از انتخاب نادرست موتور، فشار زیاد یا پرواز طولانی‌مدت باشد.

لرزش و صدای غیرمعمول

وجود لرزش یا صدای غیرعادی ممکن است نشان‌دهنده خرابی بلبرینگ‌ها، آسیب دیدگی پروانه‌ها یا تنظیم نادرست موتور باشد که باید فوراً بررسی شود.

راهکارهایی برای افزایش عمر مفید موتور

• استفاده از موتور متناسب با وزن پرنده
• تعویض دوره‌ای پروانه‌ها و بررسی بالانس آن‌ها
• پرهیز از پرواز در شرایط آب و هوایی نامناسب
• بررسی دوره‌ای بلبرینگ‌ها و اتصال‌ها
• جلوگیری از داغ شدن موتور از طریق استراحت دادن پس از هر پرواز طولانی

جمع‌بندی

موتور کوادکوپتر، به‌عنوان اصلی‌ترین بخش محرک دستگاه، نقش بسیار حیاتی در عملکرد و پایداری پرنده ایفا می‌کند. انتخاب صحیح موتور، توجه به پارامترهایی مانند KV، وزن، نوع و سازگاری با سایر قطعات، به همراه نگهداری اصولی، می‌تواند عمر مفید و کارایی آن را به‌طور قابل‌توجهی افزایش دهد. شناخت عملکرد دقیق این قطعه به کاربران کمک می‌کند تا تجربه‌ای امن، پایدار و حرفه‌ای از پرواز با کوادکوپتر داشته باشند.

سوالات متداول

۱. آیا امکان تعویض موتور کوادکوپتر وجود دارد؟

بله، در صورت خرابی یا ارتقاء، می‌توان موتور کوادکوپتر را با نمونه‌ای سازگار جایگزین کرد.

۲. چگونه می‌توان فهمید که موتور دچار مشکل شده است؟

مواردی نظیر افزایش دمای غیرعادی، کاهش توان، صداهای عجیب و عدم تعادل در پرواز می‌توانند نشانه‌هایی از وجود نقص در موتور باشند.

۳. مقدار KV بالا بهتر است یا پایین؟

انتخاب مقدار KV بستگی به نیاز پروازی دارد. برای پرواز سریع و سبک، KV بالا مناسب‌تر است و برای پرواز پایدار با بار بیشتر، KV پایین‌تر پیشنهاد می‌شود.

۴. کدام نوع موتور برای کوادکوپتر حرفه‌ای مناسب‌تر است؟

موتورهای براشلس به دلیل قدرت بیشتر، مصرف کمتر و طول عمر بالا، گزینه مناسب‌تری برای کوادکوپترهای حرفه‌ای هستند.

۵. آیا استفاده از موتور سنگین‌تر بهتر است؟

خیر، موتور سنگین‌تر لزوماً به معنای عملکرد بهتر نیست. افزایش وزن باعث مصرف بیشتر باتری و کاهش زمان پرواز می‌شود. تناسب میان موتور و ساختار پرنده اهمیت بالایی دارد.
