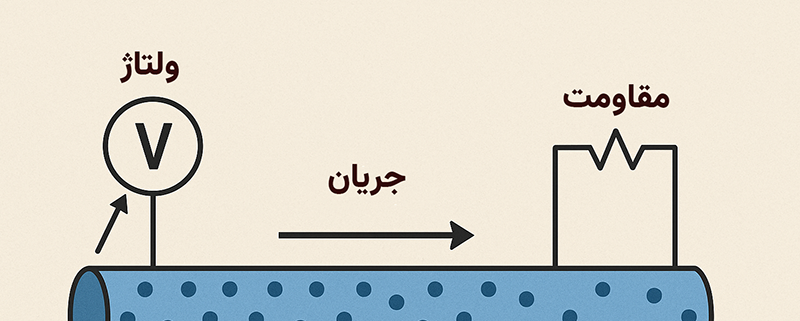

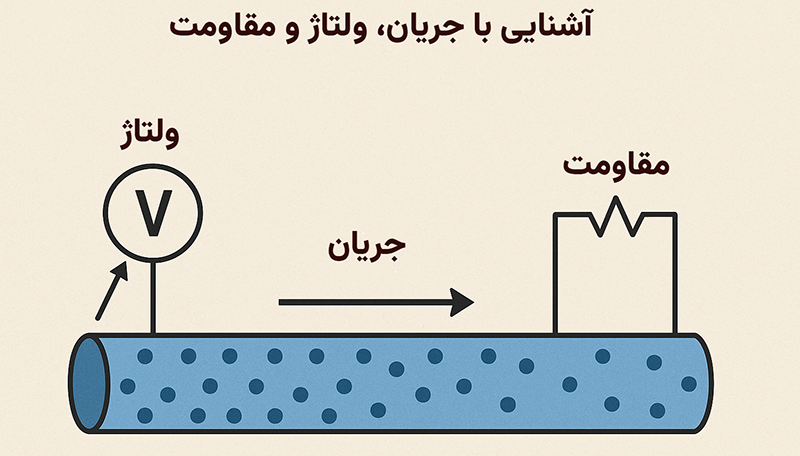

آشنایی با جریان، ولتاژ و مقاومت: مفاهیم بنیادین در برق و الکترونیک
درک صحیح مفاهیم پایه‌ای مانند جریان الکتریکی، ولتاژ و مقاومت، نخستین گام برای یادگیری الکترونیک و ورود به حوزه‌هایی مانند رباتیک و طراحی ربات‌های پرنده مثل کوادکوپتر است. این مفاهیم نه‌تنها در علوم مهندسی برق و الکترونیک اهمیت دارند، بلکه در زندگی روزمره و استفاده از وسایل الکترونیکی نیز نقش کلیدی ایفا می‌کنند. در این مقاله به زبانی دقیق و در عین حال ساده، به معرفی این سه مفهوم بنیادین خواهیم پرداخت.
آنچه در این مطلب خواهید خواند:
جریان الکتریکی چیست؟
جریان الکتریکی به حرکت بارهای الکتریکی (معمولاً الکترون‌ها) در یک رسانا مانند سیم مسی گفته می‌شود. جریان زمانی برقرار می‌شود که بین دو نقطه اختلاف پتانسیل (ولتاژ) وجود داشته باشد و مسیری برای عبور بارها فراهم شده باشد.
- واحد اندازه‌گیری: آمپر (A)
- ابزار اندازه‌گیری: آمپرمتر (که در مسیر مدار سری قرار می‌گیرد)
- نماد در فرمول‌ها: I (مخفف Intensity)
مثال: زمانی که یک باتری به یک لامپ وصل می‌شود، جریان الکتریکی از قطب مثبت باتری به قطب منفی جریان می‌یابد و باعث روشن شدن لامپ می‌شود.
ولتاژ چیست؟
ولتاژ یا اختلاف پتانسیل الکتریکی، نیرویی است که باعث حرکت بارهای الکتریکی در یک مدار می‌شود. بدون وجود ولتاژ، جریانی در مدار برقرار نخواهد شد.
- واحد اندازه‌گیری: ولت (V)
- ابزار اندازه‌گیری: ولت‌متر (که موازی با بخش موردنظر در مدار بسته می‌شود)
- نماد در فرمول‌ها: V یا U
منابع ولتاژ:
- باتری‌ها
- منابع تغذیه DC یا AC
- پنل‌های خورشیدی
مقاومت الکتریکی چیست؟
مقاومت الکتریکی خاصیتی از مواد رساناست که در برابر عبور جریان الکتریکی از خود مقاومت نشان می‌دهد. در واقع، مقاومت میزان محدودیت یا مخالفت ماده نسبت به عبور الکترون‌ها را نشان می‌دهد.
- واحد اندازه‌گیری: اُهم (Ω)
- ابزار اندازه‌گیری: مولتی‌متر
- نماد در فرمول‌ها: R (مخفف Resistance)
کاربرد مقاومت در مدار:
- محدود کردن جریان عبوری از قطعات حساس (مثل LED)
- ایجاد تقسیم ولتاژ
- کنترل توان مصرفی

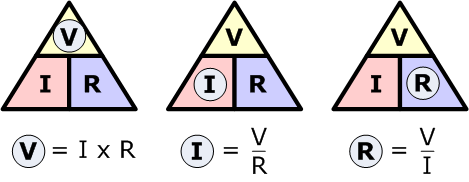

قانون اهم (Ohm’s Law)
یکی از اساسی‌ترین قوانین در تحلیل مدارهای الکتریکی، قانون اهم است که رابطه‌ای ساده بین ولتاژ، جریان و مقاومت را بیان می‌کند: V=I×R در این رابطه:
- V ولتاژ بر حسب ولت
- I جریان بر حسب آمپر
- R مقاومت بر حسب اهم است

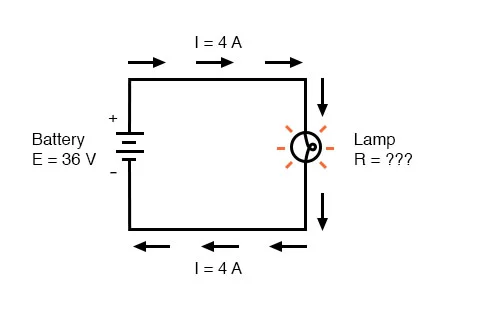

مثال: اگر در یک مدار مقاومت 100 اهمی وجود داشته باشد و منبع ولتاژ آن 10 ولت باشد، جریان عبوری از مدار به صورت زیر محاسبه می‌شود: I=RV=10010=0.1
چرا درک این مفاهیم برای ربات‌های پرنده اهمیت دارد؟
در ربات‌های پرنده، تمامی اجزا از جمله موتورهای براشلس، فلایت کنترلر، سنسورها و باتری‌ها بر پایه اصول جریان، ولتاژ و مقاومت کار می‌کنند.
- تنظیم ولتاژ صحیح برای بردهای حساس ضروری است.
- جریان کشی بیش از حد ممکن است به باتری یا مدار آسیب برساند.
- استفاده درست از مقاومت‌ها مانع از سوختن LEDها یا سنسورها می‌شود.
برای درک عمیق‌تر پیشنهاد میکنیم مقاله مفاهیم اولیه محاسبات رباتیک را مطالعه کنید.
نتیجه‌گیری
مفاهیم جریان، ولتاژ و مقاومت، ستون‌های اصلی درک الکترونیک پایه محسوب می‌شوند. این مفاهیم نه‌تنها برای افراد مبتدی، بلکه برای مهندسان و متخصصانی که در حوزه طراحی سیستم‌های پیشرفته مانند پهپادها و ربات‌های پرنده فعالیت دارند، حیاتی هستند. با تسلط بر این مفاهیم و تمرین‌های عملی مرتبط، می‌توان به‌تدریج به سطحی رسید که تحلیل، طراحی و ساخت مدارهای کاربردی الکترونیکی به‌صورت اصولی و حرفه‌ای انجام شود.
